フィルタープレス TYPE - L
残コン処理、メッキ工場などから排出される
廃液のスラリーを効率よく処理
|
フィルタープレス TYPE - L は、複雑な構造をシンプルな装置の結合体に変換したことによって、「楽な取り扱い」、「楽な清掃 ・ 点検」、「少ない故障」を実現しました。
| １． |
ろ板とろ枠が分離した複式ろ過方式で、加圧中のスラリー噴出を防ぐとともに、脱水ケーキの確実な排出を実現します。
|
| ２． |
ろ枠にはめこんだシールゴムがシール作用をするので、スラッジの噴出がありません。
|
| ３． |
ろ室の開閉は油圧シリンダーで行うので、正確な作動、高い耐久性を誇ります。
|
| ４． |
ろ布の着脱に配慮した構造で、洗浄 ・ 取替えが容易です。
|
(画像をクリックすると大きな画像が表示されます)
ろ枠とろ板が離れる際、ろ枠がＬの字に折れ曲がることによってケーキを確実にはく離する「Ｌの字開枠」を開発しました。
Ｌの字開枠の開発によって、ケーキがろ枠から剥がれ落ちないということが無くなりました。
■ 自動運転が省力化に貢献
機械装置をアルカリ性から守り、耐久性を向上
|
| １． |
各装置をスマートな形の室内に組み込んだため、洗浄時に水などが飛散しません。
|
| ２． |
防錆性を配慮して、耐酸 ・ 耐アルカリ性塗料を使用しています。
|
| ３． |
スラリー打ち込み圧力は0.3〜0.4MPa（３〜４kg）が基準ですが、用途に応じて高圧用機のご用命も承ります。
|
| ４． |
一旦始動すれば、スラリーが有る限り連続運転が可能です。
|
| ５． |
スラリー槽からスラリーを直接受け取ることも可能です。
|
(画像をクリックすると大きな画像が表示されます)
ケーキ含水率は水分調整装置によって、常に一定に保たれます。
作業終了時に、以下の手順で清掃を行うことができます。
前処理からのスラリー補給を止める |
↓ |
タンク内のスラリーを原水槽へ戻す |
↓ |
空になったタンクを洗浄 |
↓ |
タンク洗浄に使用した水をフィルタープレスへ送る |
↓ |
送られてきた水でフィルタープレス機内を洗浄 |
(画像をクリックすると大きな画像が表示されます)

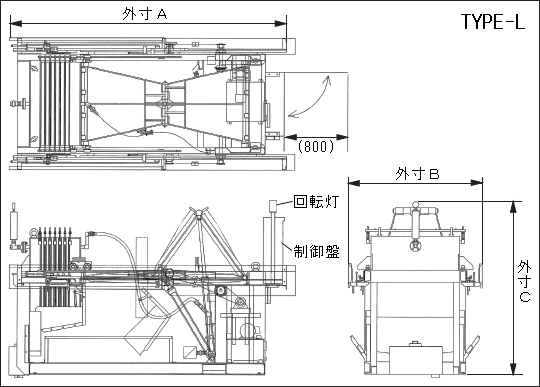

| 形式 |
L2 |
L3 |
L4 |
L5 |
| 室数 ( 室 ) |
2 |
3 |
4 |
5 |
| Ａ寸法 ( mm ) |
2590 |
2650 |
3340 |
3400 |
| Ｂ寸法 ( mm ) |
2100 |
2160 |
2850 |
2910 |
| Ｃ寸法 ( mm ) |
2050 |
2200 |
| Ｄ寸法 ( mm ) |
1610 |
1630 |
1630 |
1630 |
| Ｅ寸法 ( mm ) |
1250 |
| 重量 ( ton ) |
2.50 |
2.67 |
2.90 |
3.07 |
ろ過面積 (  ) |
2.50 |
3.75 |
5.00 |
6.25 |
| ろ過容積( Ｌ ) |
50 |
75 |
100 |
125 |
| ろ過圧力( MPa ) |
MAX 0.5 |
| 油圧モーター ( kw ) |
1.5 |
| スラリーポンプ ( kw ) |
3.7 |
| 開板モーター ( kw ) |
無し |
| 制御 |
シーケンサー |
(画像をクリックすると大きな画像が表示されます)
| 形式 |
L6 |
| 室数 ( 室 ) |
6 |
| Ａ寸法 ( mm ) |
3600 |
| Ｂ寸法 ( mm ) |
2970 |
| Ｃ寸法 ( mm ) |
2200 |
| Ｄ寸法 ( mm ) |
1660 |
| Ｅ寸法 ( mm ) |
1250 |
| 重量 ( ton ) |
3.40 |
| ろ過面積 ( ) |
7.50 |
| ろ過容積( Ｌ ) |
150 |
| ろ過圧力( MPa ) |
MAX 0.5 |
| 油圧モーター ( kw ) |
1.5 |
| スラリーポンプ ( kw ) |
3.7 |
| 開板モーター ( kw ) |
0.4 |
| 制御 |
シーケンサー |
※．製品の外観および仕様は、予告なく変更する事があります。
|
